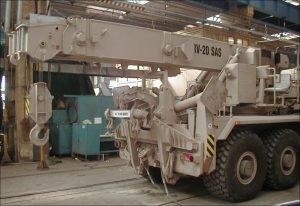

Ťažký vyslobodzovací automobil RV-20
Popis
Vyslobodzovací automobil RV-20 bol vyvinutý špeciálne pre vojenské účely ale nachádza uplatnenie aj v civilnej sfére pri živelných pohromách. Plne otočný žeriav má teleskopicky výsuvné rameno o nosnosti 15 000 kg. 4 hydraulicky ovládané podpery sú počas činnosti žeriavu vo vysunutej polohe. Automatické vyrovnávacie zariadenie umožňuje činnosť žeriavu bez akéhokoľvek obmedzenia aj pri sklone terénu do 5°. Vyslobodzovacie zariadenie pozostáva z hlavného navijaku, ktorý je vybavený 100 m oceľovým lanom. Maximálny ťah navijaku je 240 kN (24 500 Kg). Hlavný navijak môže byť tiež použitý pre vlastné vyslobodenie z čelnej strany vozidla. Dozérová radlica umiestnená v prednej časti vozidla je určená pre odstraňovanie prekážok, úpravu terénu. Radlica obsahuje oko ktorým je možné zabezpečiť žeriavove rameno v prípade ak je pri preprave otočené smerom dopredu. Vozidlo je vybavené tiež pomocným navijakom s 300 m dlhým lanom o ťahu 8,2 kN Špeciálne zariadenie umiestnené v zadnej časti RV-20 umožňuje vlečenie vozidla so zavesenou a zdvihnutou prednou osou (sila zdvihu 130 kN). Vozidlo do hmotnosti 65 000 kg môže byť vlečené za RV-20 na vlečnej tyči. Rozmerne konštruovaná nadstavba umožňuje vezenie celej rady špecializovaných nástrojov a prípravkov pre vyslobodzovacie práce, náradie pre opravy vrátane súpravy na rezanie, brúsenie a zváranie, elektrocentrálu, alebo ďalšie zariadenia do celkovej hmotnosti 7 000 kg.
Technické parametre
- Typ žeriavu plne otočný, výkyvný typ, teleskopický – jednovýsuvný
- Operačný uhol výkyvu výložníka – 0°-55°
- Teleskopický výsuv výložníka – 3,2m
- Prídavné vybavenie výložníka – otočný nástavec
- Základná kladnica výložníka štvornásobná s finálnym lanom, jednoduchý hák
- Maximálna nosnosť – 16 000 kg
- Rotačné rozšírenie kladnice – jednolanové odpruženie
- Maximálna nosnosť pri maximálnom výsuve výložníka – 5 000 kg
- Minimálna vyloženie žeriava – 2,15m
- Maximálna vyloženie žeriavu – 7,9m
- Maximálne vyloženie žeriavu s otočným nástavcom – 11,35 m
- Dovolený sklon vozovky pri práci na podperách a kolesách – 5°
- Naviják bubnový, hydraulický s kotúčovou brzdou, horizontálna os navijáka
- Lano priemer – 18 mm
- Celková hmotnosť vozidla (* pri použití Tatra 816-8×8) – 32 315 kg
- Max. rýchlosť na vozovke – 100 km/h
- Max. hmotnosť ťahaného vozidla – 65 000 kg
- Brodivosť – 1,25 m
- Priechodnosť cez kolmú stenu – 0,6 m
- Priechodnosť zákopu – 2, 0 m
- Max. uhol stúpania – 45°
- Max. uhol bočného náklonu – 30°
